自動排污過濾器

自動排污過濾器
型號︰SAM
品牌︰山姆
原產地︰中國
最少訂量︰1 件

 共有 5 相關信息
上一個12345下一個

產品描述
全自動自動排污過濾器

工作原理
1)流動方向
  被過濾的液體從筒體的下部N2口進入過濾器,經過下固定板進入濾芯,液流從濾芯內側流向外側,並從筒體中部N1口流出過濾器,反沖洗排出的污染物從排污口N3排出。
2)過濾過程
液體從濾芯內側(污染側)流向外側(清潔側)過程中,固體顆粒被截留在
濾芯內側,隨着污染物的增多,過濾器污染側和清潔側之間的壓差也逐漸增大,當壓差達到設定值時,過濾器開始自動反沖洗工作過程。
3)反沖洗過程
* 齒輪馬達,通過中間軸驅動沖洗臂轉動,由定位開關控制沖洗臂的轉動角度,使之與被清洗濾芯對正。
* 排污閥開啟,使被清洗濾芯外側(清潔側)與排污口之間形成壓力差。
* 在壓力差的作用下,清潔側液流從被清洗濾芯的外側流向內側,進行反沖洗,
聚積在濾芯內側的污染物被沖掉並通過排污口N3排出過濾器。
* 每個濾芯的反沖洗時間已設定,當達到反沖洗設定時間后,排污閥關閉,該濾芯的反沖洗過程結束。齒輪馬達再次驅動沖洗臂轉動,對下一個濾芯進行反沖
洗,排污閥再次開啟,以此類推對每個濾芯進行反沖洗。
* 全部濾芯洗完后,沖洗臂在零位開關的控制下回到原始位置,一個反沖洗週期結束。

由於反沖洗是一個濾芯一個濾芯的沖洗過程,因此在反沖洗過程中,過濾器仍然能
保持液流連續的過濾狀態。

自清洗过滤机

設計特點
1)單一系統處理量可達1000 m3/h。
2)光滑的管和管口連接,避免死角,降低壓降,濾網的材質和精度可廣氾選擇,以滿足不同的應用要求。
3)直通閥門允許快速、頻繁的進行反沖洗操作,同時在反沖洗過程中,使反沖洗能量 化。
4)在反沖洗過程中,各濾筒依次進行反沖洗操作。
5)確保濾網安全、高效清洗,而其他濾筒不受影響,繼續過濾。
6) 全自動反沖洗:用於反沖洗的液體耗量少,小於總處理量0.6%。7)可同時進行壓差設定和時間設定,且壓差設定優先。


系列應用範圍
石化,化工循環水、冷凝水、冷卻水過濾,油田或石油平台油 井注水、注劑的過濾、作為UF/RO保安過濾器,鍊鋼廠、汽車製造廠部件沖洗過濾等等。

產品型號 濾芯數量 A(mm) B(mm) C(mm) D(mm)

設計壓力
(Mpa)

設計溫度
(℃)
流量
(m3/h)
進出口徑
(mm)
排污口徑
(mm)
SAM-BWF-300 7 1690 265 640 300 1.0 200 50 DN80 50
SAM-BWF-400 10 1750 255 680 400 1.0 200 80 DN125 50
SAM-BWF-500 18 1860 290 715 500 1.0 200 150 DN150 80
SAM-BWF-600 24 1910 270 755 600 1.0 200 250 DN200 80
SAM-BWF-700 24 2040 335 755 700 1.0 200 400 DN250 100
SAM-BWF-800 27 2090 320 770 800 1.0 200 500 DN300 100
SAM-BWF-1000 33 2220 335 800 1000 1.0 200 700 DN350 100
SAM-BWF-1200 39 2360 365 825 1200 1.0 200 1000 DN400 100
參照精度:200μm

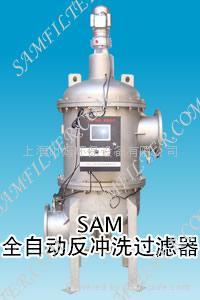

產品圖片

自動排污過濾器
自動排污過濾器
